高性能智能門鎖馬達驅動IC低內阻方案

高性能智能門鎖馬達驅動ic MH918G采用H橋電路結構及高可靠性功率管工藝，非常適合驅動馬達等感性負載。高性能智能門鎖馬達驅動ic MH918G電路內部集成N溝道和P溝道MOS，工作電壓范圍：2V~9.6V，6.5V是*大持續輸出電流0.9A，*大峰值暑促電流1.5A。適用于智能門鎖、指紋鎖、IC卡鎖等電子門鎖領域。

高性能智能門鎖馬達驅動ic MH918G特點

待機電流小于 0.1uA

內置低導通內阻MOS工藝

特定條件VCC可懸

輸入電流：

VCC正常連接

3V驅動信號平均195uA

輸入電流

VCC懸空

3V驅動信號平均330uA

輸入電流

內置遲滯效應過熱保護

ESD（HBM） 3KV

高性能智能門鎖馬達驅動ic

MH918G 推薦應用

2~6節AA/AAA電池供電馬達驅動

2~6節鎳氫/鎳鎘充電電池馬達驅動

1~2節鋰電馬達驅動

智能門鎖、指紋鎖、IC卡鎖等電子門鎖領域

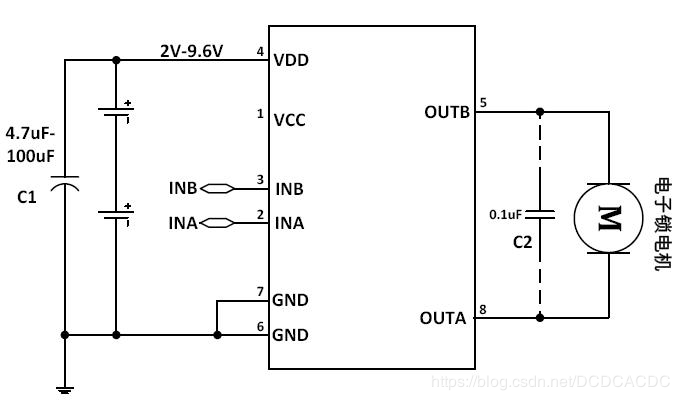

高性能智能門鎖馬達驅動ic MH918G 智能門鎖典型電路圖
